Агрегат высоковакуумный диффузионный паромасляный АВДМ-250

Оформите заказ, и мы свяжемся
с вами, или звоните
по тел.: +7 (499) 732-93-36
+7 (499) 753-08-17

Отправить запрос

Цену уточняйте у менеджера

Агрегаты высоковакуумные диффузионные паромасляные АВДМ предназначены для откачки из герметичных объемов воздуха, газов, паров и парогазовых смесей, неагрессивных к материалам конструкции и рабочей жидкости и не содержащих капельной влаги и механических загрязнений.

Агрегаты используются совместно с форвакуумными насосами в составе технологических установок или систем в стационарных условиях.

Агрегаты не предназначены для использования на пожаро-взрывоопасных производствах.

Преимущества

  • простота и надежность конструкции;
  • агрегат технологичен;
  • обслуживается одним оператором;
  • его компоновка облегчает монтажные работы и обеспечивает повышенные удобства эксплуатации.
Наименование параметра Значение

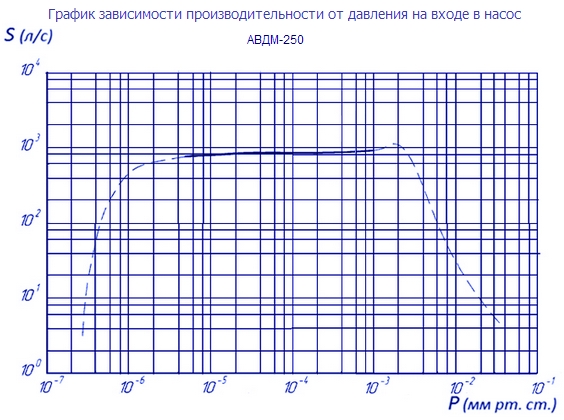

Быстрота действия в диапазоне рабочих давлений от 6,6·10-4 до 1,3·10-1Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с 870±90
Предельное остаточное давление, Па (мм рт.ст.), не более при температуре окружающего воздуха:
а) от +10 до +25 ° включ. 6,6∙10-5 (5∙10-7)
б) св. +25 до +45 ° включ 6,6∙10-4 (5∙10-6)
Наибольшее выпускное давление, Па (мм рт.ст.), не менее 33,3 (0,25)
Потребляемая мощность при номинальном напряжении, Вт 2100
в том числе, мощность нагревателя насоса при номинальном напряжении 380 Вольт 2000
Условный проход, мм, на входе 250

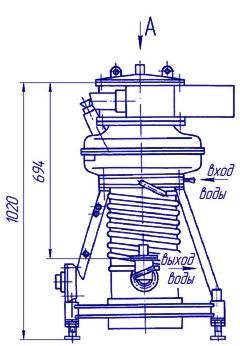

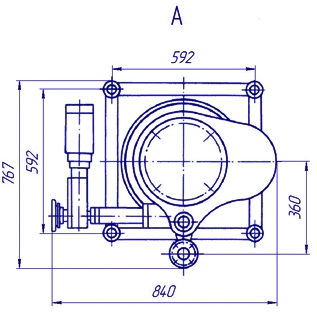

Габаритные размеры, мм, не более
высота 1150
длина 840
ширина 780
Масса, кг, не более 140

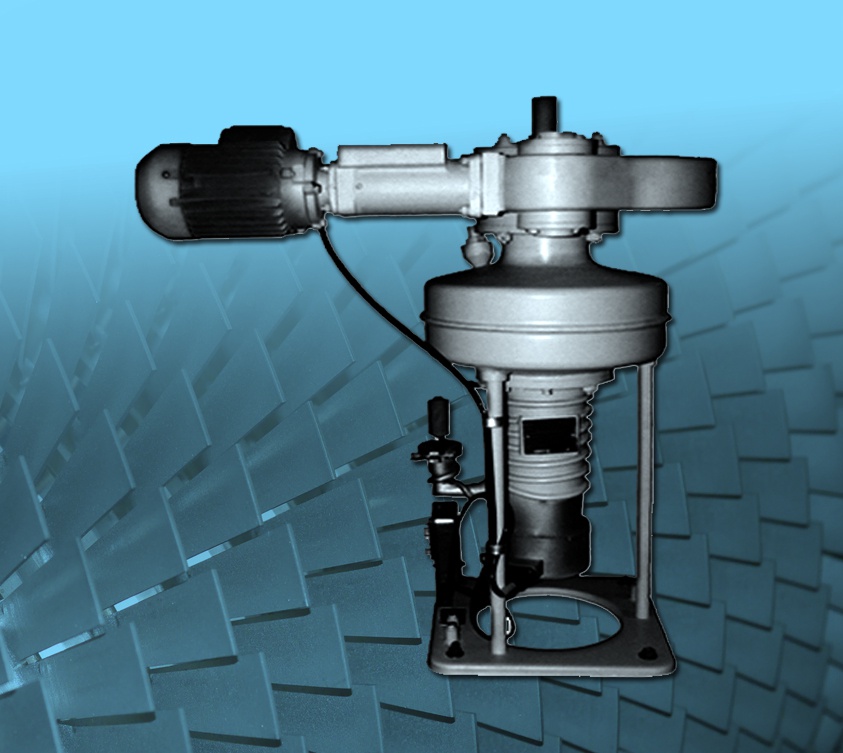

Агрегат высоковакуумный диффузионный паромасляный АВДМ-250 состоит из диффузионного паромасляного насоса НВДМ-250, азотной ловушки ЛА-250 либо проточной ловушки ЛП-250Р для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем, вакуумного затвора 2ЗВЭ-250Р для перекрытия входного отверстия агрегата.

Агрегат АВДМ-250 соответствует требованиям технических условий ТУ 3648-035-00218526-2002.
