Агрегаты высоковакуумные диффузионные паромасляные АВДМ предназначены для откачки из герметичных объемов воздуха, газов, паров и парогазовых смесей, неагрессивных к материалам конструкции и рабочей жидкости и не содержащих капельной влаги и механических загрязнений.
Агрегаты используются совместно с форвакуумными насосами в составе технологических установок или систем в стационарных условиях.
Агрегаты не предназначены для использования на пожаро-взрывоопасных производствах.
Преимущества
- простота и надежность конструкции;
- агрегат технологичен;
- обслуживается одним оператором;
- его компоновка облегчает монтажные работы и обеспечивает повышенные удобства эксплуатации.
| Наименование параметра | Значение |

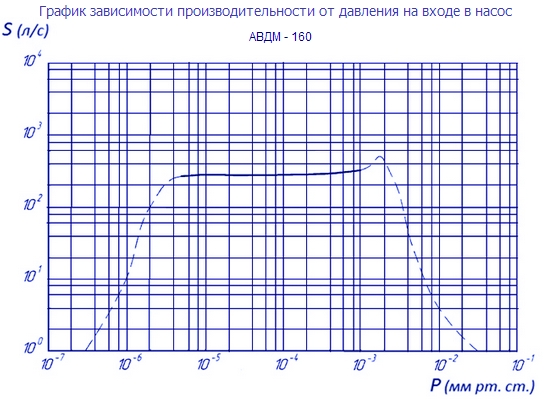

| Быстрота действия в диапазоне рабочих давлений от 6,6·10-4 до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с | 310±25 |
| Предельное остаточное давление, Па (мм рт.ст.), не более при температуре окружающего воздуха: | |
| а) от +10 до +25 °С включ. | 6,6∙10-5 (5∙10-7) |
| б) св. +25 до +45 °С включ | 6,6∙10-4 (5∙10-6) |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее | 33,3 (0,25) |
| Потребляемая мощность при номинальном напряжении, Вт | 900 |
| в том числе, мощность нагревателя насоса при номинальном напряжении 220 Вольт: | 800 |
| Условный проход, мм, на входе | 160 |

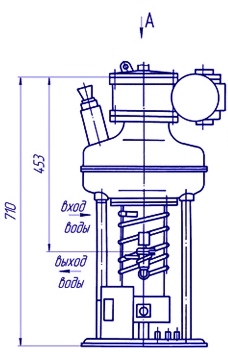

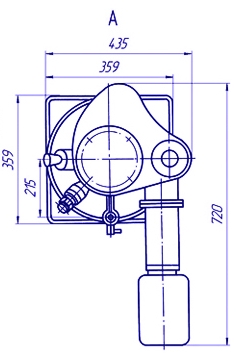

| Габаритные размеры, мм, не более | |
| высота | 750 |
| длина | 720 |
| ширина | 540 |
| Масса, кг, не более | 65 |

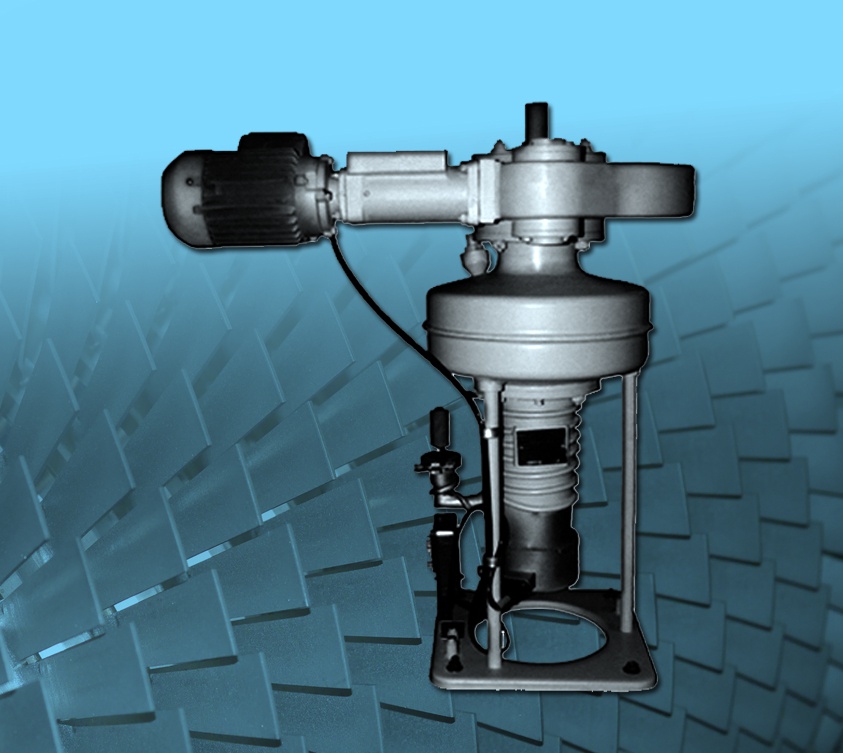

Агрегат высоковакуумный диффузионный паромасляный АВДМ-160 состоит из диффузионного паромасляного насоса НВДМ-160, азотной ловушки ЛА-160 для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем, вакуумного затвора 2ЗВЭ-160 для перекрытия входного отверстия агрегата.
Агрегат АВДМ-160 соответствует требованиям технических условий ТУ 3648-035-00218526-2002.
