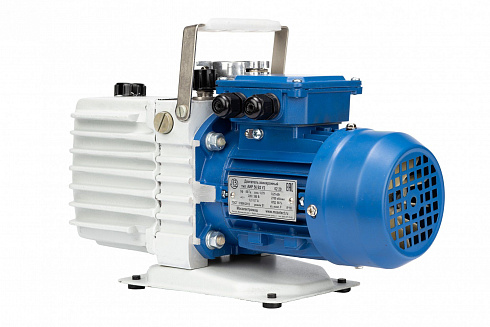

Пластинчато-роторный насос НВР-4,5Д

Насос вакуумный пластинчато-роторный НВР-4,5Д соответствует требованиям технических условий ТУ 3648-006-00218526-2002.

Преимущества

• низкий уровень шума;
• эффективное маслораспределение;
• высокая надежность насоса.

Насосы вакуумные пластинчато-роторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).

Насосы вакуумные пластинчатороторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).

Принцип работы

Процесс откачки в пластинчатороторных насосах основан на механическом всасывании и выталкивании газа за счет периодического изменения объема рабочей камеры, образуемой цилиндром и движущимися частями насоса ротором и лопатками. Масло впрыскивается в цилиндр и используется для уплотнения, смазки и охлаждения. Рабочий блок насоса сделан из отдельных частей с уплотнительными элементами, собранными на штифтах, что обеспечивает легкость сборки разборки и прекрасную ремонтопригодность.

Масляные пластинчатороторные насосы типа НВР используются во всех областях вакуумной технологии, в промышленности и научных исследованиях. Они создают средний вакуум или используются как форвакуумные насосы в комбинации с двухроторными насосами типа Рутс (НВД), диффузионными насосами (НВДМ, НД), бустерными насосами (НВБМ), а также с турбомолекулярными и крионасосами.

Вид климатического исполнения пластинчатороторных вакууммных насосов УХЛ 4 по ГОСТ 1515069, но для эксплуатации при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С).

Области применения

• вакуумное напыление;
• научно исследовательские работы;
• химия и фармацевтика;
• металлургия;
• термообработка;
• производство ламп и труб;
• имитация космического пространства;
• аналитический инжиниринг;
• охлаждение и кондиционирование воздуха;
• вакуумная сушка, пропитка;
• машиностроение;
• исследовательские лаборатории;
• сублимационные системы;
• выращивание кристаллов

Технические характеристики
