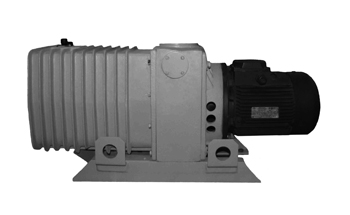

Пластинчато-роторный насос 2НВР-60Д

Оформите заказ, и мы свяжемся
с вами, или звоните
по тел.: +7 (499) 732-93-36
+7 (499) 753-08-17

Отправить запрос

Цену уточняйте у менеджера

Насос вакуумный пластинчато-роторный 2НВР-60Д соответствует требованиям технических условий ТУ 3648-006-00218526-2002.

На базе вакуумного пластинчато-роторного насоса 2НВР-60Д и двухроторного вакуумного насоса НВД-200 выпускается агрегат АВД-50/16.

Преимущества

  • при работе не требует обслуживания, кроме контроля уровня масла;
  • легко монтируется в системах откачки;
  • выхлоп откачиваемого газа осуществляется через фильтр, ограничивающий выброс паров масла в атмосферу.

Насосы вакуумные пластинчато-роторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).

Насосы вакуумные пластинчатороторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).

Принцип работы

Процесс откачки в пластинчатороторных насосах основан на механическом всасывании и выталкивании газа за счет периодического изменения объема рабочей камеры, образуемой цилиндром и движущимися частями насоса ротором и лопатками. Масло впрыскивается в цилиндр и используется для уплотнения, смазки и охлаждения. Рабочий блок насоса сделан из отдельных частей с уплотнительными элементами, собранными на штифтах, что обеспечивает легкость сборки разборки и прекрасную ремонтопригодность.

Масляные пластинчатороторные насосы типа НВР используются во всех областях вакуумной технологии, в промышленности и научных исследованиях. Они создают средний вакуум или используются как форвакуумные насосы в комбинации с двухроторными насосами типа Рутс (НВД), диффузионными насосами (НВДМ, НД), бустерными насосами (НВБМ), а также с турбомолекулярными и крионасосами.

Вид климатического исполнения пластинчатороторных вакууммных насосов УХЛ 4 по ГОСТ 1515069, но для эксплуатации при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С).

Области применения

  • вакуумное напыление;
  • научно исследовательские работы;
  • химия и фармацевтика;
  • металлургия;
  • термообработка;
  • производство ламп и труб;
  • имитация космического пространства;
  • аналитический инжиниринг;
  • охлаждение и кондиционирование воздуха;
  • вакуумная сушка, пропитка;
  • машиностроение;
  • исследовательские лаборатории;
  • сублимационные системы;
  • выращивание кристаллов

Технические характеристики

Наименование параметра Значение

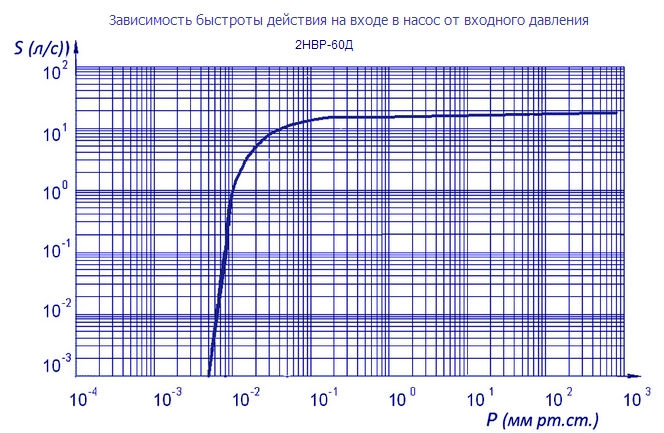

Быстрота действия в диапазоне давлений на входе от атмосферного до   0,26 кПа (2 мм рт.ст.), м3/ч (л/с) 60 (17,6)
Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла):
ВМ-1С, ВМ-5С ТУ 38.101 1187-88
а) парциальное без газобалласта 1·10-5 (7,5·10-5)
б) полное без газобалласта 6,7·10-4 (5·10-3)
в) полное с газобалластом 26,7·10-3 (5·10-2)
ВМ-6 ТУ 38.401-58-3-90
а) парциальное без газобалласта 2,7·10-5 (2·10-4)
б) полное без газобалласта 1,3·10-3 (1·10-2)
в) полное с газобалластом 6,7·10-3 (5·10-2)
Наибольшее рабочее давление, кПа (мм рт.ст.) 2,66 (20)
Объем откачиваемого сосуда, м3, не более 12
Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) 2,66 (20)
Количество рабочей жидкости, заливаемой в насос, дм3 6
Питание эл./двигателя от сети трехфазного переменного тока с частотой  50 Гц, напряжением, В 380
Мощность эл./двигателя, кВт 2,2

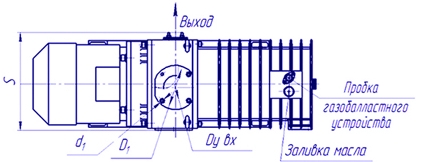

Габаритные размеры, мм, не более:
длина 850
ширина 300
высота 400
Масса, кг, не более 100
