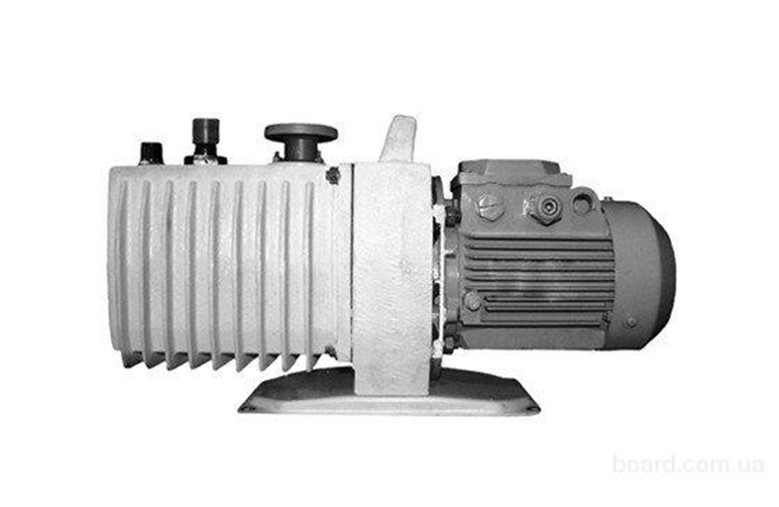

Насос вакуумный пластинчато-роторный 2НВР-5ДМ соответствует требованиям технических условий ТУ 26-04-604-79.
На базе вакуумного пластинчато-роторного насоса 2НВР-5ДМ и двухроторного вакуумного насоса НВД-200 выпускается агрегат АВД-50/5.
Преимущества
- первый отечественный насос, имеющий встроенные отсечной и напускной клапаны;
- насос снабжен газобалластным устройством, предотвращающим конденсацию паров воды при откачке паров и парогазовых смесей.
Насосы вакуумные пластинчато-роторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).
Насосы вакуумные пластинчатороторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).
Принцип работы
Процесс откачки в пластинчатороторных насосах основан на механическом всасывании и выталкивании газа за счет периодического изменения объема рабочей камеры, образуемой цилиндром и движущимися частями насоса ротором и лопатками. Масло впрыскивается в цилиндр и используется для уплотнения, смазки и охлаждения. Рабочий блок насоса сделан из отдельных частей с уплотнительными элементами, собранными на штифтах, что обеспечивает легкость сборки разборки и прекрасную ремонтопригодность.
Масляные пластинчатороторные насосы типа НВР используются во всех областях вакуумной технологии, в промышленности и научных исследованиях. Они создают средний вакуум или используются как форвакуумные насосы в комбинации с двухроторными насосами типа Рутс (НВД), диффузионными насосами (НВДМ, НД), бустерными насосами (НВБМ), а также с турбомолекулярными и крионасосами.
Вид климатического исполнения пластинчатороторных вакууммных насосов УХЛ 4 по ГОСТ 1515069, но для эксплуатации при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С).
Области применения
- вакуумное напыление;
- научно исследовательские работы;
- химия и фармацевтика;
- металлургия;
- термообработка;
- производство ламп и труб;
- имитация космического пространства;
- аналитический инжиниринг;
- охлаждение и кондиционирование воздуха;
- вакуумная сушка, пропитка;
- машиностроение;
- исследовательские лаборатории;
- сублимационные системы;
- выращивание кристаллов
Технические характеристики
Наименование параметра | Значение |
Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) | 19,8 (5,5) |
Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла): | |
ВМ-1С, ВМ-5С ТУ 38.101 1187-88 | |
а) парциальное без газобалласта | 1,0·10-5 (7,5·10-5) |
б) полное без газобалласта | 6,7·10-4 (5·10-3) |
в) полное с газобалластом | 2,6·10-3 (2·10-2) |
ВМ-6 ТУ 38.401-58-3-90 | |
а) парциальное без газобалласта | 1,3·10-5 (1·10-4) |
б) полное без газобалласта | 1,3·10-3 (1·10-2) |
в) полное с газобалластом | 6,7·10-3 (5·10-2) |
Наибольшее рабочее давление, кПа (мм рт.ст.) | 0,133 (1) |
Объем откачиваемого сосуда, м3, не более | 3,5 |
Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) | 2,7 (20) |
Количество рабочей жидкости, заливаемой в насос, дм3 | 1,2 |
Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В | 380 |
Мощность эл./двигателя, кВт | 0,55 |
Габаритные размеры, мм, не более: | |
длина | 555 |
ширина | 170 |
высота | 280 |
Масса, кг, не более | 26 |
Диаметры условного прохода входного/ выходного патрубков, мм | 25/25 |
