Насос 2НВР-5ДГ соответствует требованиям технических условий ТУ 3648-006-00218526-2002.
Герметичный вакуумный пластинчато-роторный насос 2НВР-5ДГ предназначен для откачки из герметичных объемов и перекачки в герметичные объемы до абсолютного выпускного давления 200 кПа (2 кгс/см2) воздуха с содержанием кислорода не более, чем в воздухе (21% по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).
Преимущества
- для обеспечения надежной герметичности насоса в его конструкции предусмотрена дополнительная емкость, образованная крышкой и корпусом;
- корпус выполнен из нержавеющей стали;
- используется для откачки инертных и токсичных газов.
Насосы вакуумные пластинчато-роторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).
Насосы вакуумные пластинчатороторные типа НВР, предназначены для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чем на 9,3 кПа (70 мм рт.ст.).
Принцип работы
Процесс откачки в пластинчатороторных насосах основан на механическом всасывании и выталкивании газа за счет периодического изменения объема рабочей камеры, образуемой цилиндром и движущимися частями насоса ротором и лопатками. Масло впрыскивается в цилиндр и используется для уплотнения, смазки и охлаждения. Рабочий блок насоса сделан из отдельных частей с уплотнительными элементами, собранными на штифтах, что обеспечивает легкость сборки разборки и прекрасную ремонтопригодность.
Масляные пластинчатороторные насосы типа НВР используются во всех областях вакуумной технологии, в промышленности и научных исследованиях. Они создают средний вакуум или используются как форвакуумные насосы в комбинации с двухроторными насосами типа Рутс (НВД), диффузионными насосами (НВДМ, НД), бустерными насосами (НВБМ), а также с турбомолекулярными и крионасосами.
Вид климатического исполнения пластинчатороторных вакууммных насосов УХЛ 4 по ГОСТ 1515069, но для эксплуатации при температуре окружающего воздуха и откачиваемой среды от 283 К до 308 К (от плюс 10С до плюс 35С).
Области применения
- вакуумное напыление;
- научно исследовательские работы;
- химия и фармацевтика;
- металлургия;
- термообработка;
- производство ламп и труб;
- имитация космического пространства;
- аналитический инжиниринг;
- охлаждение и кондиционирование воздуха;
- вакуумная сушка, пропитка;
- машиностроение;
- исследовательские лаборатории;
- сублимационные системы;
- выращивание кристаллов
Технические характеристики
Наименование параметра | Значение |
Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) | 18 (5) |
Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла): | |
ВМ-1С, ВМ-5С ТУ 38.101 1187-88 | |
а) парциальное без газобалласта | 2,6·10-5 (2·10-4) |
б) полное без газобалласта | 6,7·10-4 (5·10-3) |
ВМ-6 ТУ 38.401-58-3-90 | |
а) парциальное без газобалласта | 6,6·10-5 (5·10-4) |
б) полное без газобалласта | 1,3·10-3 (1·10-2) |
Наибольшее рабочее давление, кПа (мм рт.ст.) | 2,66 (20) |
Объем откачиваемого сосуда, м3, не более | 3,5 |
Количество рабочей жидкости, заливаемой в насос, дм3 | 2,1 |
Наибольшая величина натекания внутрь насоса и из насоса, л·Па/с (л·мкм рт.ст./с), не более | 1·10-4 (8·10-4) |
Наибольшая величина натекания в откачиваемый объем при остановке насоса, л·Па/с (л·мкм рт.ст./с), не более | 1·10-2 (8·10-2) |
Абсолютное выпускное давление, кПа, (кгс/см2) | 50,7-202 (0,5-2) |
Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В | 380 |
Мощность эл./двигателя, кВт | 0,75 |

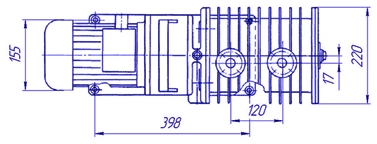

Габаритные размеры, мм, не более: | |
длина | 628 |
ширина | 220 |
высота | 324 |
Масса, кг, не более | 50 |
